Высоковольтная испытательная установка УВУ 50/70
Назначение высоковольтной испытательной установки УВУ-50/70:
Испытательная установка УВУ-50/70 предназначена для испытания электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и электрооборудования по параметрам: напряжение пробоя, ток утечки или ток выключения.
Описание высоковольтной испытательной установки УВУ-50/70:

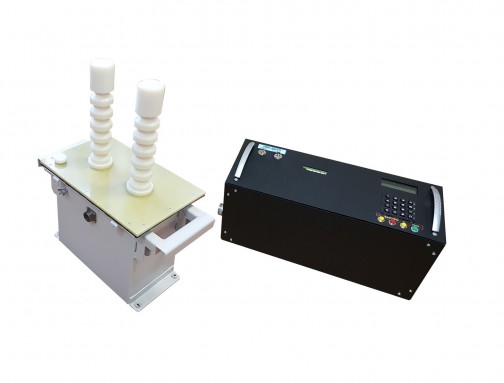

Установка состоит из высоковольтного блока и блока управления. Работает в режиме снятия показаний или в режиме автомата, по принципу «годен – не годен» и позволяет полностью автоматизировать процесс испытаний и программировать рабочие параметры, при этом, существует и ручной режим управления.
Особенности высоковольтной испытательной установки УВУ-50/70:
- 5 программ испытаний заложены в памяти встроенной микро-ЭВМ, оператор может составить от 1 до 16 программ по своему протоколу испытаний в зависимости от модели, данная функция сильно облегчает процесс испытаний, делая его максимально простым, точным и безопасным.
- установка измеряет значения переменного и постоянного тока.
- выходное напряжение стабилизированное.
- отсутствие регулируемого автотрансформатора повысило надежность и отпала необходимость в техническом обслуживании.
Технические характеристики высоковольтной испытательной установки УВУ-50/70:
Наименование параметра | Значение параметра |
---|---|
Напряжения переменного тока на выходе не менее, кВ | 0 – 50 Стабилизированное! |
Напряжения постоянного тока на выходе не менее, кВ | 0 – 50 Стабилизированное! |
Ток на выходе не менее, мА | 1 – 10 |
Предел измерения тока на доп. диапазоне для переменного/постоянного тока | 0-2000 мкА/0-1000мкА |
Границы относительной погрешности измерения не более | ± 3 % |
Напряжение питающей сети, В | 220 ± 22 |
Частота питающей сети, Гц | 50 ± 1 |
Способы управления | Ручной и автоматический программный |
Масса высоковольтного блока | 32 |
Масса блока управления | 8 |
Габаритные размеры высоковольтного блока, мм | 420х230х520 |
Габаритные размеры блока управления, мм | 460х160х240 |
Комплектация высоковольтной испытательной установки УВУ-50/70:
- Блок управления;
- Первичный источник питания;
- Высоковольтный трансформатор;
- Комплект соединительных кабелей;
- Провода высоковольтные;
- Документация.
Дополнительная комплектация высоковольтной испытательной установки УВУ-50/70:
- Кабель СКВИЛ-70 для подключения к объектам испытаний;
- Ячейка для испытаний трансформаторного масла до 50кВ; 25 800 руб. с НДС
- Кювета водяная для проверки перчаток, бот , инструмента и т.д. (на 2 изделия);
- Стол-приспособление для испытаний штанг, изоляторов и др. до 50 кВ. 97 600 руб. с НДС
Сводная таблица:
Наименование параметра | УВУ-50/70Л-03 | УВУ-50/70Л-05 | УВУ-50/70 | УВУ-50/70К |
~U max, kV | 0 – 50 | |||
=U max, kV | 0 – 70 | |||
I max, мА |
1 – 20 | 1 – 50 | 1 – 10 | |
Управление | Ручное | Ручное и автоматическое программируемое | ||
Доп. функции | Прогрузка и первоначальный прожиг силовых кабелей. | – | Работа с ПК | |
Погрешность % | ± 3 % | |||
U сети, V | 220 ± 22 / 50 ± 1 |
