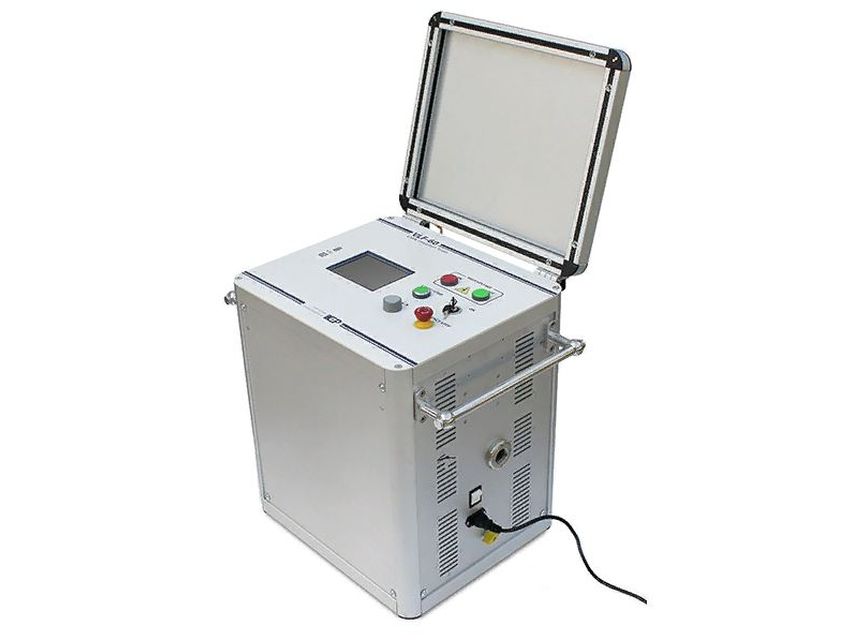

VLF-60 СНЧ-установка высоковольтная
VLF-60 – это простая в использовании установка для проведения испытаний высоким постоянным напряжением или переменным напряжением сверхнизкой частоты (СНЧ) различных типов электрической изоляции, в том числе и XLPE-кабелей (сшитый полиэтилен), испытания объектов с высокой емкостью, таких как кабели и генераторы. Так же установка может быть использована для испытаний переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.
Испытание проверяемого кабеля переменным высоким напряжением сверхнизкой частоты, в диапазоне от 0,01 до 0,1 Гц, позволяет обнаруживать повреждение плохой изоляции, не разрушая качественной. По сравнению с испытанием кабеля напряжением постоянного тока, которое может повредить хорошую изоляцию, испытание СНЧ не имеет такого пагубного воздействия на кабель.
ОСОБЕННОСТИ:
- Эффективное неразрушающее испытание кабеля
- Портативность - идеально подходит для полевых испытаний
- Возможность прожига кабеля
- Полностью автоматический цикл испытания
- Автоматический разряд емкости после испытания
- Простота в обслуживании за счет безмасляной изоляции
- Измерение напряжения пробоя и параметров нагрузки
- Простое в использовании программное обеспечение
- Сенсорный цветной ЖК-экран
- Технические данные:
-
Питание и потребление Сетевое напряжение 110 … 230 В ±10 %, переменный ток, одна фаза Частота 50 / 60 Гц Потребляемая мощность 1,5 кВ·А Выходное напряжение Диапазоны измерения в различных режимах:- Синус (синусоидальное напряжение)- Меандр (косинус-прямоугольное напряжение)- DC+ (постоянное напряжение при положительной полярности)- DC- (постоянное напряжение при отрицательной полярности)- Тест вакуумной камеры(испытание вакуумных переключателей)- Тест оболочки (испытание оболочки кабеля)- Поиск повреждения(локализация повреждения оболочки кабеля) ± 0,1 … 62 кВ ампл. (44 кВ RMS) ± 0,1 … 62 кВ ампл.
+ 0,1 … 60 кВ- 0,1 … 60 кВ- 0,1 … 60 кВ+ 0,1 … 10 кВ+ 0,1 … 10 кВДискретность измерения 0,1 кВ Относительная погрешность ± (2 % + 2 е.м.р.[1]) Отображение сигнала Осциллограмма в реальном времени Выходной ток Диапазоны измерения в различных режимах: - Синус
- Меандр
- DC+
- DC-
- Тест вакуумной камеры
- Тест оболочки
- Поиск повреждения
0 … 40 мА ампл. (26 мА RMS) 0 … 40 мА ампл.
0 … 40 мА
0 … 40 мА
0 … 1000 мкА
0 … 40 мА
0 … 40 мА
Дискретность измерения 1 мкА; 0,1 мА Относительная погрешность ± (2 % + 2 е.м.р.) Частота на выходе Диапазон значений 0,01 … 0,1 Гц с шагом 0,01 Гц Выбор частоты - Автоматический
- РучнойВыходная мощность 1200 Вт Режимы управления пробоем Удержание дуги (прожиг) Есть Прерывание дуги (отсечка по току) Есть Объект испытания Диапазон измерения емкости 0,1 нФ … 12 мкФ Диапазон измерения сопротивления 10 кОм … 20 ГОм Максимальная нагрузка - 1,0 мкФ при 0,1 Гц и 44 кВ RMS
- 5,0 мкФ при 0,01 Гц и 44 кВ RMSЦикл нагрузки Продолжительный Режим измерения тангенса угла диэлектрических потерь* Дискретность измерения ± 1×10-5 Диапазон измерения 1×10-4 … 1 Абсолютная погрешность ± 1×10-4 Автоматическое измерение тангенса угла диэлектрических потерь В соответствии с IEEE 400.2-2013 Измеряемые величины - Напряжение и сила тока (действительное среднеквадратичное [RMS] и/или амплитудное [ампл.] значение) - Емкость
- Сопротивление
- Длительность испытания
- Напряжение и сила тока перекрытия
- Тангенс угла диэлектрических потерь*
Интерфейсы и органы управления Интерфейсы подключения - USB-A (пользовательская флэш-память, отформатированная под файловую систему FAT32)
- USB-B (используется только в сервисных целях)
- RS-485 (используется только в сервисных целях)Дисплей Цветной, емкостной/сенсорный TFT 5,7” 640 × 480 Резервный орган управления Поворотный регулятор Объем внутренней памяти 10 000 отчетов Безопасность Защитные устройства - Двойное разряжающее устройство (внутреннее, автоматическое)
- Индикация наличия высокого напряжения в нагрузочной цепи
- Кнопка аварийного отключения
- Выключатель с ключомКласс защиты (согласно EN 60529) IP 21 (с закрытой защитной крышкой [G1]) Физические параметры Габариты (В × Ш × Г) 528 × 577 × 408 мм Масса 64 кг [1] е.м.р. – единица младшего разряда, минимальное значение, отображаемое в диапазоне измерения.
* Для систем с функцией измерения тангенса угла диэлектрических потерь.
