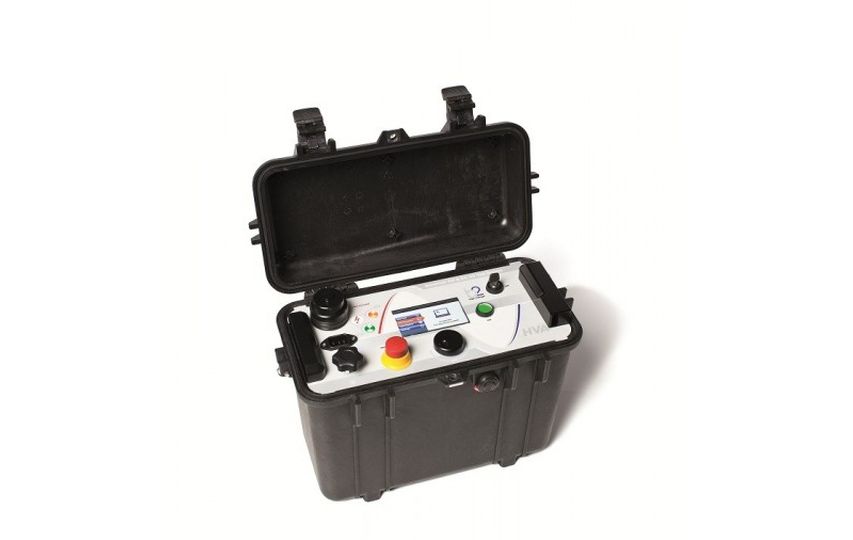

HVA28 Высоковольтная СНЧ установка для испытаний кабелей с изоляцией из СПЭ, 28 кВ

Оптовые и розничны цены уточняйте

Узнать стоимость
Описание

Назначение установки для испытания кабеля HVA28:

Новейшая высоковольтная СНЧ-установка HVA28 – это сверхкомпактная и легкая (ВСЕГО 14 кг) испытательная установка компании b2 electronic для испытания кабеля с рабочим напряжением 6 и 10кВ. HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67).
Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).

Особенности установки для испытания кабеля HVA28:

  • Переменное напряжение СНЧ (VLF) (синус и прямоугольник)
  • Постоянное DC напряжение
  • Тестирование как жил, так и оболочки кабеля
  • Режим начального прожига
  • Встроенный интерфейс USB и Bluetooth
  • Цветной дисплей
  • Вес 14 кг
  • Встроенное разрядное устройство
  • Сверхкомпактность
  • Включена в Гос. реестр средств измерений РФ

    Технические характеристики установки для испытания кабеля HVA28:

    Параметр Значение
     Входное напряжение питания 100-240 В (50-60 Гц) ( 400 ВА)
     Выходное напряжение Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действие
    Постоянное: ± 0-28 kВ
    Прямоугольник : 0-28 кВ
     Разрешение 0,1кВ на всем диапазоне
     Погрешность +/- 1% от диапазона
     Выходной ток 0-20мA
     Разрешение 1мкA
     Погрешность +/- 1% от диапазона
     Частота выходного сигнала 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
     Диапазон сопротивления 0.1 MΩ...5 ГΩ
     Максимальная выходная нагрузка (при макс. напряжении) 0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)*
    5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)*
    10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении
     Измерительный блок Цифровой ЖК дисплей для прямой индикации,
    напряжение и ток (Действующие значения и / или пиковые),
    емкость,
    сопротивление,
    время,
    напряжение пробоя,
    графическое отображение выходного напряжения в реальном времени
     Цикл тестирующий Продолжительный.
    Нет тепловых ограничений по времени работы
     Безопасность 50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования
     Память 50 ячеек памяти, энергонезависимая
     Вес 14 кг
     Габариты 430x240x340мм
     Температура хранения -25 до +70 С, рабочая: -5 до +45 С

    * Рассчитано для типичного кабеля с емкостью 330пФ/м
